Serramenti, tasselli ad hoc per ogni tipologia di finestra

Non esistono due finestre uguali. O meglio, non esistono due serramenti che abbiano tasselli in egual numero, dimensione, funzione e posizionamento.

Se ne è parlato per più di due ore nell’arco della terza lezione del corso propedeutico alla certificazione delle competenze del posatore di serramenti.

Dopo l’inquadramento generale ai sensi della UNI 11673 (1 lezione) e l’approfondimento dedicato al giunto di posa (2 lezione), Il docente ha sviscerato una per una oltre 20 tipologie di posizionamento specifiche per diversi serramenti.

Per ciascuna sono state approfondite le ragioni scientifiche (e non) che stanno a monte delle scelte normative.

La norma ci dice quali sono i tasselli ad hoc, distinguendo tra obbligatori, facoltativi e distanziatori. Va conosciuta e applicata. Oltre alla norma, soprattutto per i serramenti più complessi, bisogna ragionare e far tesoro dell’esperienza. Ogni caso è un caso nuovo.

Quante tipologie di tasselli esistono?

La norma prevede tre tipi di tasselli in base alla loro funzione

  1. Obbligatori
  2. facoltativi
  3. Distanziatori

Tasselli di Fissaggio (obbligatori) : trasferiscono il carico della vetrata attraverso il telaio e gli accessori per serramenti alla struttura della costruzione. Sono indicati con triangoli neri.

Tasselli di posizionamento (obbligatori) : trasferiscono i carichi della vetrata al telaio, secondo la tipologia della finestra. Sono generalmente dello stesso materiale dei tasselli di fissaggio e vengono indicati in norma da un cerchio bianco.

Tasselli di posizionamento (facoltativi): tengono la posizione corretta del vetro nel telaio ed evitano il contatto tra vetro e telaio ma NON hanno lo scopo di trasferire carichi dalla vetrata al telaio. Sono indicati da una croce X

Distnziatori: Utilizzati per trasmetter il carico perpendicolarmente al piano della vetrata

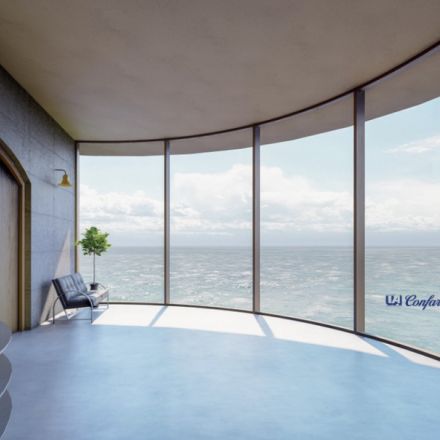

Un esempio di tasselli ad hoc: vetri curvi in pianta

curvo in pianta slides dalla lezione di Samuele Broglio

Tra le oltre 2O tipologie di tasselli ad hoc per specifici serramenti, sono stati presentati due esempi di vetro curvo: Vetro curvato posto su una circonferenza e vetro curvato posto su un bordo dritto.

Sono certamente due tra le tipologie di vetri – e di serramenti- meno posati da falegnamerie artigiane, ma sono parte fissa degli edifici pubblici moderni e delle abitazioni private più prestigiose

[..] Nel caso del vetro curvato in piano si consigliano due Tasselli di fissaggio agli angoli estremi in Basso e due tasselli di posizionamento agli angoli estremi in alto. La norma ne indica uno volontario al cento. Tutto qui? Per esperienza personale vi dico che con questo tipo di pianta bisogna andarci cauti. Ad esempio se voi mettete il tassello di posizionamento centrale, facoltativo, in un vetro curvo ad alzante scorrevole… Vi posso garantire che il serramernto butterà giù il naso e avrete quindi dei sani problemi. I curvi in pianta vanno ragionati di volta in volta derivando dalla regola generale [..]

Non di sola tassellatura vive il serramentista Caposquadra..

Ma anche della scelta della classe di permeabilità all’aria, della classe di tenuta all’acqua, della classe di tenuta al carico di vento.

Per non parlare della capacità di lettura delle rappresentazioni grafiche delle azioni fisiche da considerare nella progettazione e posa del serramento, dei ponti termici e della variazione delle isoterme in funzione di alcune soluzioni di posa alternative e infine, comprensione del Diagramma psicrometrico.

Tutti argomenti trattati da Samuele Broglio con la consueta ineguagliabile competenza tecnica in sole 3 ore di lezione.

Info e registrazioni

Le registrazioni integrali delle lezioni del corso propedeutico alla certificazione delle competenze sono disposizione dei partecipanti assieme a molti materiali extra.

Per info ufficio categorie e mercato, referente dottor Pietro della Ferrera (pietro.dellaferrera@artigiani.sondrio.it)
